ボードアン駆動ディーゼル発電機セット

当社のボードウィンパワードシリーズがカバーする内容

ボードアン エンジンは、高圧コモンレール燃料噴射、高効率のターボチャージャーとインタークーラー、交換可能な湿式シリンダーライナー、大型モデルのマルチターボ構成を備えたフランス設計の産業用ディーゼルです。このアーキテクチャは、高地、高温、粉塵、塩水噴霧の条件下でも 0 ～ 100% の負荷ピックアップと安定した出力をサポートします。

当社は、オルタネーター、カップリング、ベースフレーム、冷却、排気、燃料システム、コントロールパネル、保護装置など、エンジン周りの完全なパッケージを構築します。ユニットは ISO 8528 の負荷クラスに合わせて構成され、プロジェクトが指定する電気的性能に対してテストされます。

パワーバンドと代表的な用途

コア構成

エンジン

• 本物のボードウィン 4M06、4M08、4M10、4M12、6M11、6M12、6M16、6M21、6M33、8M33、12M26、12M33、12M55、16M33、16M55 および 20M33 シリーズ生成エンジン。
• 高圧コモンレール噴射とターボチャージャー付きインタークーラーにより、高速な負荷応答と低燃費を実現します。
• 交換可能な湿式シリンダーライナーと標準化された部品により、オーバーホール間隔が長くなり、メンテナンスが簡素化されます。

オルタネーター

• メンテナンスフリーのブラシレス同期オルタネーター、完全銅巻線、クラス H 絶縁。
• IP22 ～ IP23 保護が標準であり、ほこりの多い場所や沿岸地域ではより高度な保護が利用可能です。
• IT機器、データセンター負荷、非線形産業用デバイスに適した電圧と周波数の安定性。

制御と監視

• フルレンジの障害保護と自動スタート/ストップを備えたバイリンガル LCD インテリジェント コントローラー。
• ATS電力伝送、4G遠隔監視、クラウド管理、複数台並列運転。
• Deep Sea、SmartGen、ComAp、または OEM および ODM プロジェクト向けの顧客指定の制御プラットフォーム。

モデルの参照と寸法

モデルの指定は、AWT-B の接頭辞の後に主電力定格 (kW) が付きます。以下の表は、代表的な 50 Hz Stage IIIA ユニットを示しています。完全なリストは AWT-B14 から AWT-B3000 までで、対応する 50 Hz および 60 Hz のバリエーションがあります。

約 1250 kW を超えるユニットは、設置面積と輸送の制限により、通常、オープン セットとして供給されるか、コンテナ化された発電所に統合されます。寸法と重量は、エンクロージャ、燃料タンク、付属品の選択によって異なります。

構造オプション

同じボードウィン エンジン プラットフォームがいくつかのエンクロージャ形式で利用可能であり、その逆ではなく形式をサイトに合わせます。

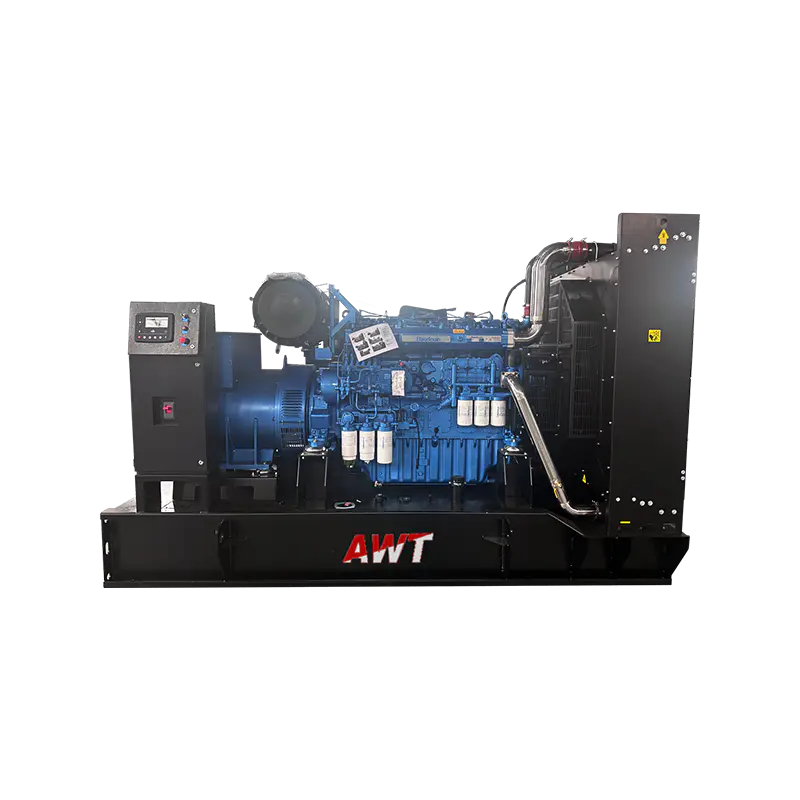

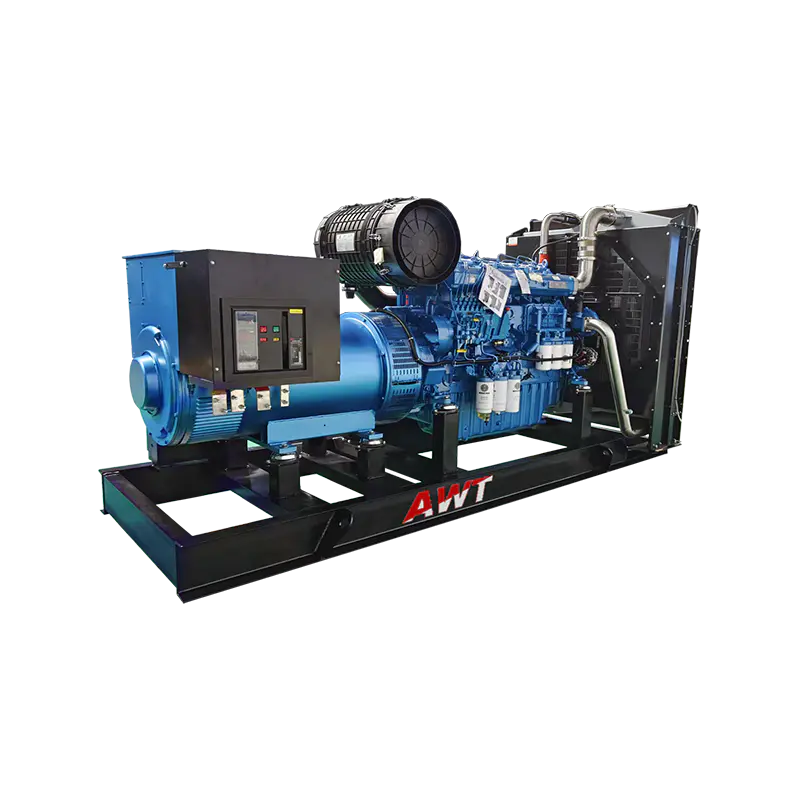

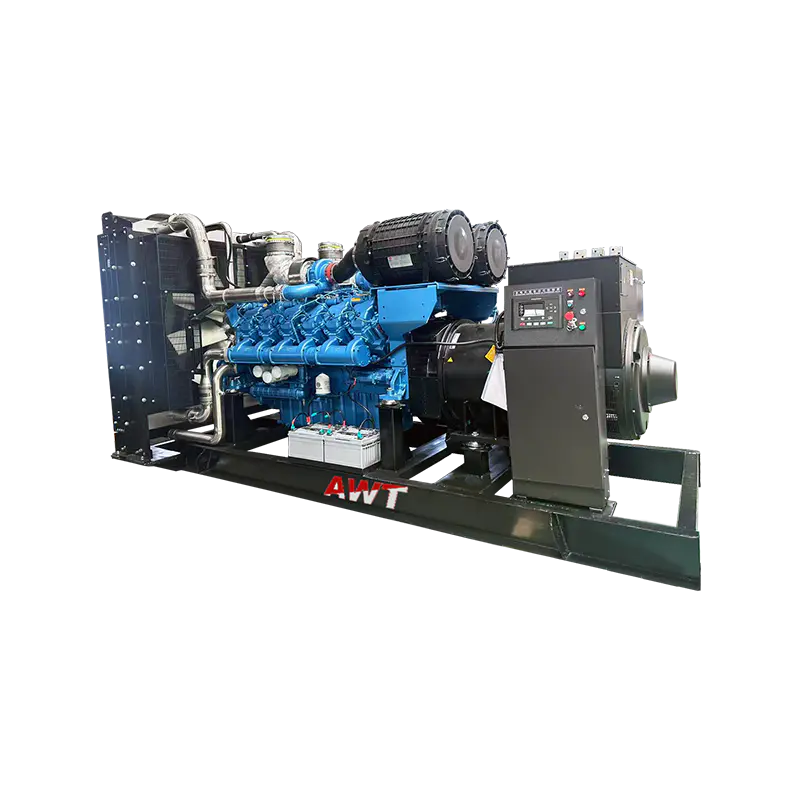

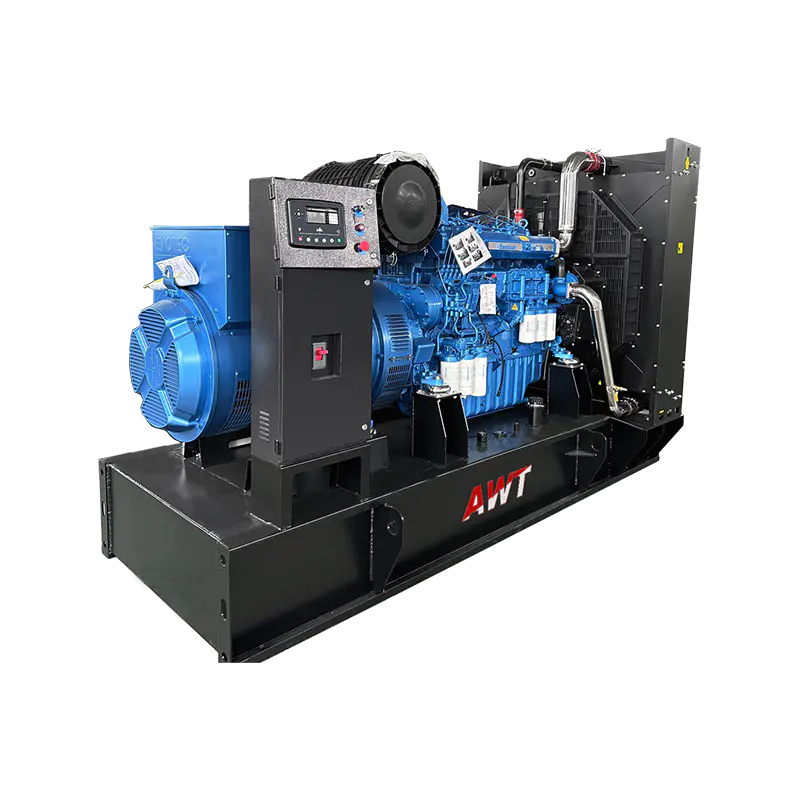

• オープンタイプ — 既存の換気と音響処理が施されている工場室、またはセットが専用のスイッチルームに電力を供給する場所の場合。参照 開放型ディーゼル発電機セット .
• 静音タイプ — 音響ライニングと住宅グレードのマフラーを備えたキャノピー。小型フレームの場合、通常 7 m で ≤75 dB(A)。参照 静音型ディーゼル発電機セット .
• トレーラータイプ — 建設用の移動ユニット、レンタル車両、仮設現場の電力。
• 容器の種類 — 燃料室、冷却室、制御室が統合された、港湾、油田、データセンター、遠隔地向けの ISO フットプリント発電所。

補助システムとオプションのアクセサリ

• 現場の周囲温度と高度に合わせてサイズを調整した閉ループ冷却システム。
• 燃料、オイル、空気用の 3 段階の濾過と、粉塵および塩水噴霧保護オプションを備えています。
• プロ仕様の振動ダンパー、低騒音マフラー、防振マウント付きの一体型ベースフレーム。
• ATS自動転送スイッチ、並列キャビネット、4Gリモート監視、クラウド管理。
• 低温コールドスタートプレヒーター、大型燃料タンク、防爆・防錆カスタマイズ。
• 純正スペアパーツとライフサイクル全体のメンテナンスサポート。

品質管理と受け入れテスト

すべてのボードアン パワード セットは、主要コンポーネントの受入検査、組み立てプロセスの検証、電気的安全性チェック、および機械的取り付け検査を通過します。出荷前に、定格容量の 0 ～ 110% の全負荷試験、ステップ負荷応答試験、連続動作耐久試験、電圧および周波数の安定性試験、緊急保護システムの検証を実施します。

テスト記録、配線図、操作マニュアル、および試運転ガイダンスが出荷時に発行されます。プロジェクトで立ち会いによるテストや第三者による検査が必要な場合は、スケジュールを調整し、合意された受け入れプロトコルに合わせてユニットを準備します。

インストールとサイトの統合

• 動作重量に合わせたサイズの基礎または台座。ラジエーターのエアフローと保守アクセスのためのクリアランスを備えています。
• 排気ルーティング、柔軟なベローズ、サイレンサーサポートは、背圧をエンジンの制限内に保つように設計されています。
• 燃料供給ラインと戻りライン、デイタンクまたはバルクタンク、および地域の規制で要求されている場合の結束バンド。
• ケーブルのサイジング、中性点と接地の配置、および現場の分電盤とのブレーカーの調整。
• 無電圧接点、Modbus または Ethernet を介した ATS、建物管理、または SCADA への制御インターフェース。

関連するエンジン プラットフォーム

プロジェクトで異なるエンジン ブランドが指定されている場合でも、同じ統合、エンクロージャ、および制御アプローチが当社の製品群全体に適用されます。 カミンズ製ディーゼル発電機セット 、Perkins 駆動ディーゼル発電機セット、MTU、Volvo、Weichai、Yuchai および SDEC 駆動セット。

ソリューションの構成に使用する情報

Baudouin パワード セットのサイズを正確に計算し、見積もるために、次のプロジェクト入力に基づいて作業します。欠品品は、生産リリース前のエンジニアリングレビュー中に確認されます。

メンテナンスと保守性

ボードアン エンジンは標準化された部品とアクセス可能なサービス ポイントを使用しているため、日常のメンテナンスが簡単です。当社は、長期間の稼働をサポートし、ダウンタイムのリスクを軽減するために、純正のエンジン部品、オルタネーター部品、制御および電気部品、フィルターおよび消耗品を供給しています。

一般的なサービス間隔には、オイルとフィルターの交換、冷却液のチェック、燃料フィルターの交換、バッテリーと充電器の検査、および年に一度のロードバンク検証が含まれます。当社のサポートチームは、設置ガイダンス、操作サポート、試運転後の技術的なトラブルシューティングを提供します。

よくある質問

ボードアン エンジンではどのくらいの出力範囲を構築しますか?

当社のボードアン電力供給範囲は 50 Hz および 60 Hz 構成で 15 kW ～ 3000 kW で動作し、スタンバイ、プライム、連続使用をカバーします。約 1250 kW を超える大きな定格は、通常、オープン セットまたはコンテナ化された発電所として供給されます。

セットは別のユニットまたはグリッドと並行して実行できますか?

はい。当社は、複数ユニットの並列操作、負荷分散、既存の分散システムとの同期をサポートする並列キャビネットとコントローラーを提供します。制御プラットフォームは、サイトのプロトコルに一致するように選択されます。

出荷前にどのようなテストが行​​われますか?

各ユニットは、入荷したコンポーネントの検査、組み立て検証、電気的安全性チェック、定格容量の 0 ～ 110% の全負荷テスト、ステップ負荷応答テスト、耐久運転、および電圧と周波数の安定性テストを受けます。緊急保護機能は発送前に検証されます。

OEM および ODM のカスタマイズをサポートしていますか?

当社は、お客様の仕様、エンジニアリング要件、アプリケーション環境に基づいて OEM および ODM 製造を提供します。カスタマイズには、電源構成、エンジンの選択、制御システムの統合、エンクロージャの設計、電圧と周波数、ブランド化が含まれます。

発電機セットにはどのようなマニュアルが付属していますか?

出荷品には、操作およびメンテナンスのマニュアル、配線図、テスト記録、および試運転ガイダンスが含まれます。合意された検査プロトコルに基づいて、プロジェクト受諾のための追加文書を作成することができます。

スペアパーツやアフターサポートはどのように対応していますか?

純正エンジン、オルタネーター、制御部品、消耗品の安定供給を維持し、セットの耐用年数を通じた取り付け指導、操作サポート、技術的なトラブルシューティングを提供します。
