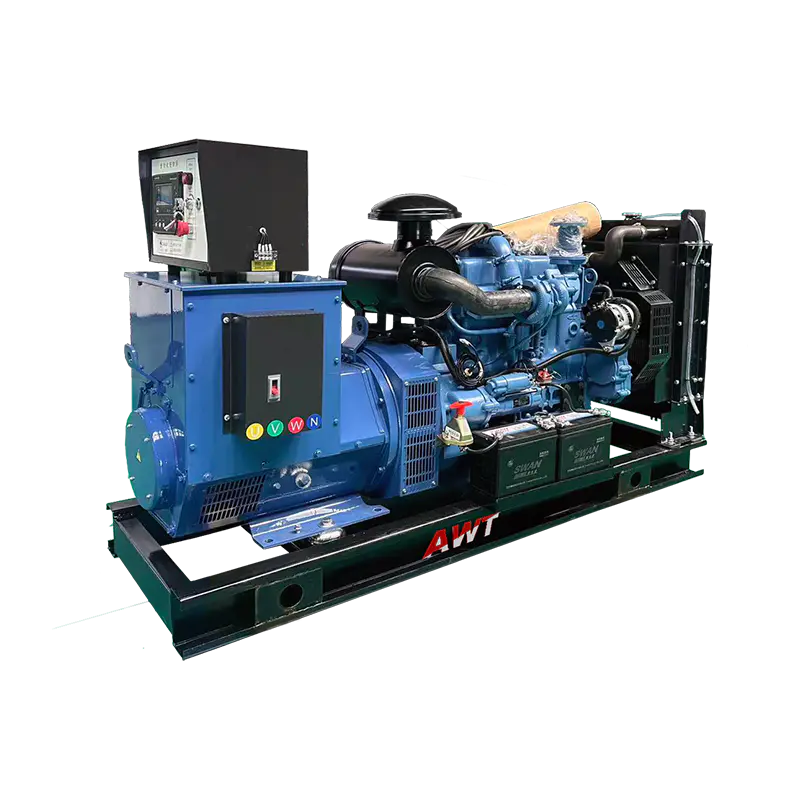

10kVA – 100kVA ユニバーサルディーゼル発電機セット

このシリーズの内容

この帯域のユニットの定格は 10 kVA ～ 100 kVA で、ISO 8528 および GB/T 2828 に準拠しています。プライム定格とスタンバイ定格は個別に見積もられるため、エンジンとオルタネータの組み合わせが生産にリリースされる前に動作点が固定されます。周波数は 50 Hz または 60 Hz に設定され、電圧は目的の規格に設定されます。

• エンジン: ターボチャージャー付きインタークーラーと高精度燃料噴射を備えた主流の小口径産業用ディーゼル エンジン。湿気、粉塵、または温度が変化する環境での高速始動、低振動、安定した運転のために選ばれています。
• オルタネーター: ブラシレス、完全銅、クラス H 絶縁、IP22 ～ IP23 保護、家庭用、オフィス用、および小型精密負荷向けの低電圧歪み。
• コントロール: 自動開始/停止、ATS 転送、リアルタイム監視、および完全な障害保護を備えたインテリジェント LCD コントローラー。リモートおよびクラウド管理が利用可能です。
• 補助: 統合されたベースフレーム、最適化された冷却、三重濾過、軽量ダンパー、低騒音マフラー。

パワーバンドと通常の使用量

以下の表は、通常どのようにバンドを任務にマッピングするかを示しています。最終的なサイジングは常に、計算された運転負荷、最大モーターの開始 kVA、および許容可能な電圧ディップに従います。

私たちが構築するエンジン プラットフォーム

ユニバーサル プラットフォームにより、単一ブランドではなく、デューティ サイクル、燃料品質、スペアパーツのルートにエンジンを適合させることができます。当社の製品群全体で利用可能なエンジン ファミリには次のものがあります。 カミンズ製ディーゼル発電機セット , パーキンス駆動のディーゼル発電機セット , Weichai 動力ディーゼル発電機セット Yuchai 動力ディーゼル発電機セット。プロジェクトで指定されている場合、Volvo、Baudouin、MTU、SDEC、Mitsubishi パッケージも利用できます。

遠隔地での長期スタンバイの場合は、幅広いサービスネットワークと共通に在庫のあるフィルターを備えたエンジンを推奨します。燃料品質が劣悪なサイトや負荷ステップが頻繁に発生するサイトでは、モデルを確認する前に噴射システムのタイプと冷却マージンを検討します。

構造オプション

• サイレントタイプ： 騒音減衰を備えた密閉型キャノピー。この帯域で測定値 75 dB(A) 以下で、住宅地、学校、医療施設に適しています。

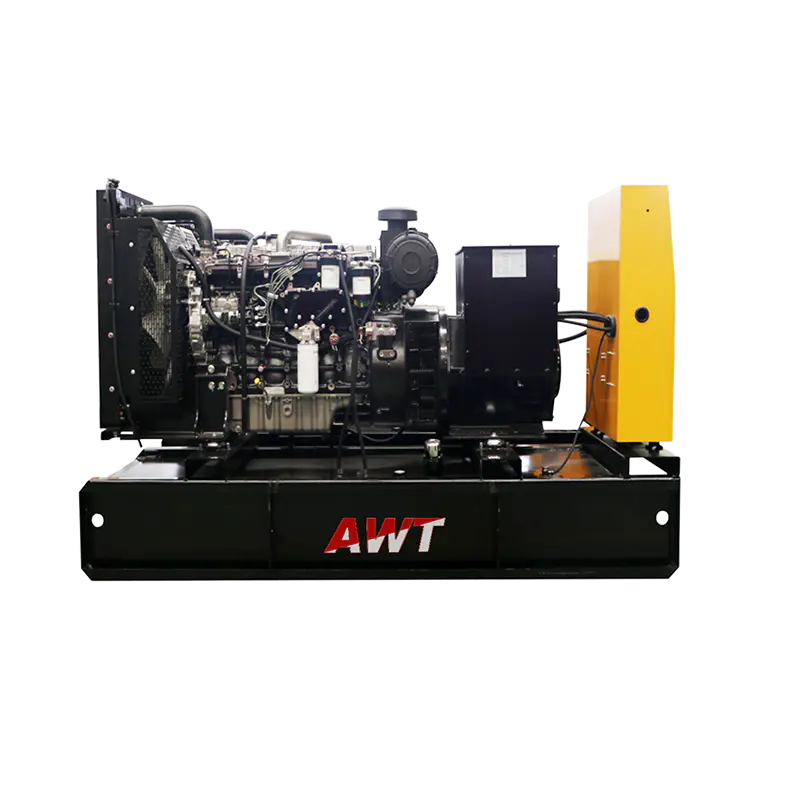

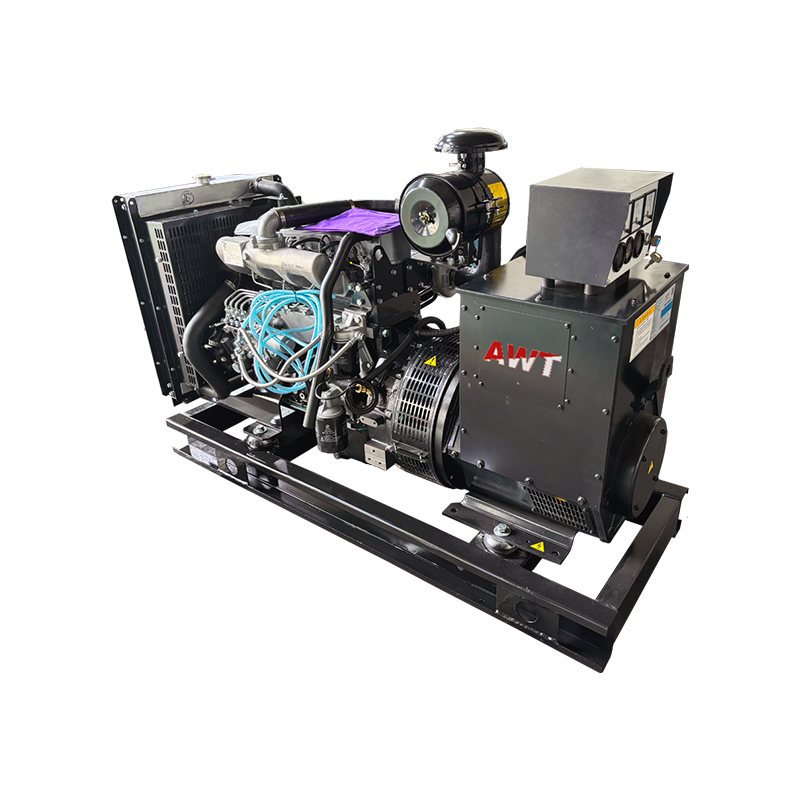

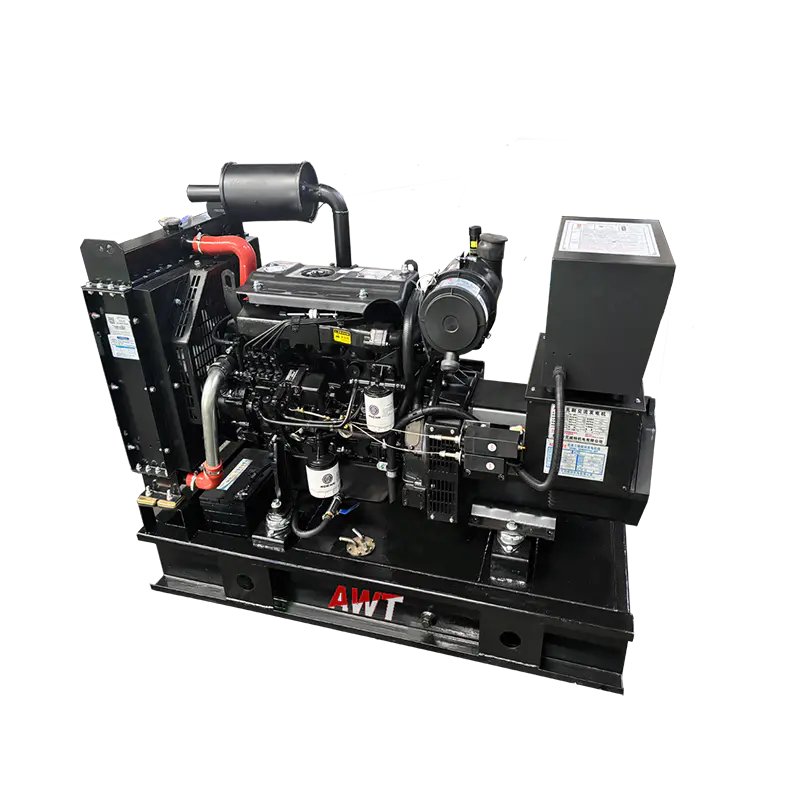

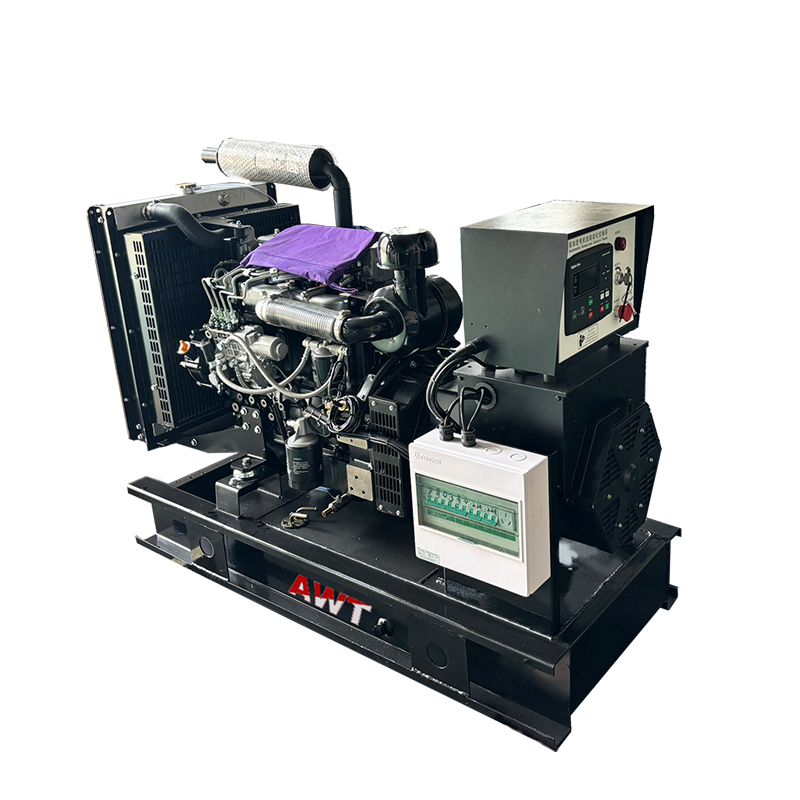

• オープンタイプ： 専用の音響エンクロージャまたは機械室がすでに存在する工場室およびワークショップ用のベースフレームユニット。
• トレーラーの種類: 現場建設、灌漑、無電化地域、一時的なイベント用の移動ユニット。
• コンテナの種類: 屋外設置や長時間の無人操作に適した耐候性エンクロージャ。

電気構成と自動化

電圧、周波数、位相配置、制御プラットフォームは注文段階で決定されます。当社では、Deep Sea、SmartGen、ComAp、またはお客様指定のコントローラーを使用して、50 Hz および 60 Hz の単相および三相出力を構築します。 ATS パネル、リモート スタート コンタクト、およびクラウド モニタリングは、サイトで無人操作が必要な場合に統合されています。

• 主電源障​​害時の自動開始/停止、調整可能な転送遅延。
• 完全な障害保護: 油圧低下、冷却水温度の上昇、速度の過不足、速度の過不足、電圧の過不足、過負荷。
• 電圧、電流、周波数、力率、燃料レベル、稼働時間をリアルタイムで監視します。
• BMS、SCADA、または建物監視統合用のドライ接点および通信ポート。

インストール、ユーティリティ、設置場所の要件

これらのユニットは、機器室、屋上、店舗、小規模オフィスに適したコンパクトなサイズですが、それでも適切な空気、排気、燃料経路が必要です。当社では、基礎または防振取り付け、冷却空気の入口および出口エリア、排気経路および日常のサービスアクセスのためのスペースを含む現場準備図面を注文ごとに発行します。

• オルタネーターの端子に合わせた定格出力ケーブルのサイズとブレーカーの選択。
• 燃料タンク、デイタンク、または濾過および遮断機能付きの外部供給。
• バッテリー、充電器、始動回路は標準範囲の一部として提供されます。
• 接地および中性点の配置がサイト配電システムに対して確認されました。

品質管理と受け入れテスト

すべてのセットは、主要コンポーネントの受入検査、組み立て検証、電気的安全検査、機械的取り付け検査を通過します。出荷前に、各ユニットは定格容量の 0 ～ 110% の全負荷テスト、ステップ負荷応答テスト、連続動作耐久テスト、電圧および周波数安定性テスト、および緊急保護検証を経て実行されます。

試験記録、配線図、操作および保守マニュアル、およびコンポーネントリストが出荷時に発行されます。プロジェクトで立ち会いによるテストや第三者による検査が必要な場合、当社はそれを生産計画に組み込んでスケジュールし、それに応じてユニットを準備します。

メンテナンスとスペアパーツ

このプラットフォームは、アクセスしやすいフィルター、目に見える液体レベル、迅速な診断のために故障を記録するコントローラーなど、日常のメンテナンスが簡単になるように設計されています。当社は、ユニットを耐用年数まで使い続けるための純正のエンジン部品、オルタネーター部品、電気および制御システム部品、フィルター、消耗品を供給しています。

• 最初はエンジンのマニュアルに記載されている間隔で整備し、その後は運転時間に応じて整備してください。
• 長時間の待機中にバッテリーと充電器をチェックします。
• 指定グレードを使用したクーラント、オイル、燃料フィルターの交換。
• 年に一度の荷重テストで、セットが定格荷重を維持していることを確認します。

ソリューションの構成に使用する情報

確実な構成と見積もりは、プロジェクトの少数のインプットに依存します。これらを送信していただければ、適合するモデル、図面セット、商用オファーを返送いたします。

よくある質問

これらのセットの kVA 定格と kW 定格の違いは何ですか?

kVA はオルタネーターの皮相電力定格です。 kW は、力率を適用した後の使用可能な有効電力です。 100 kVA を力率 0.8 に設定すると、80 kW の有効電力が供給されます。負荷リストを実際の容量と照合できるように、両方の数値を引用します。

10kVA ～ 100kVA ユニットは無人で稼働できますか?

はい。標準のインテリジェント コントローラ、ATS パネル、およびリモート モニタリングを使用すると、セットは主電源障害時に起動し、負荷を転送し、自身を監視し、オペレータが立ち会わなくても障害が発生した場合にはシャットダウンします。燃料供給とバッテリーの状態は引き続き現場の主な責任です。

スタンバイ インストールにはどのエンジン ブランドを指定する必要がありますか?

ほとんどのスタンバイ業務では、主流のプラットフォームのいずれも適切にパフォーマンスを発揮します。通常、決定要因は、地域のサービス ネットワーク、燃料の品質、特定のブランドに対する顧客の好みです。お見積り前に、必要な定格に対応した利用可能なエンジンを確認させていただきます。

住宅地の騒音レベルはどのように管理されていますか?

このシリーズの静音バージョンは、≤75 dB(A) で測定されます。より厳しい制限が適用される場合は、キャノピーの設計、排気サイレンサーのグレード、ユニットの配置を検討し、現場の要件に対して達成可能なレベルを確認します。

各ジェネレータ セットにはどのようなマニュアルが付属していますか?

各出荷には、操作およびメンテナンスマニュアル、配線および制御図、コンポーネントリスト、および工場テスト記録が含まれています。ご要望に応じて、税関、検査、プロジェクト引き継ぎのための追加書類を作成します。

制御盤を既存のビルシステムに統合できますか?

当社は、BMS、SCADA、または建物監視用のドライ接点と通信ポートを提供します。プロトコルとポイント リストは構成中に合意されるため、パネルはサイト インターフェイスの準備が整った状態で到着します。
